隨著航空航天、汽車和高速列車等工業的快速發展，零件大型化、整體化趨勢明顯，大型型材零件的使用日漸增多，主要制造工藝之一的拉彎成形也受到越來越多的關注。型材的截面形狀類型多、差異大，不同形狀和彎曲尺寸的型材拉彎過程中出現的問題不盡相同，除存在起皺、拉裂和回彈等與板材成形相同的缺陷外，還存在著截面畸變和縱向扭曲等特殊問題，質量控制難度加大。

大尺寸中空截面的異型型材在拉彎過程中，因其空心、薄壁、不對稱等特點，易出現截面畸變、外緣破裂、卸載回彈和回彈后扭轉等問題，成形精度難以保證。有限元數值模擬是一種成形工藝優化技術，已經在生產實踐中得到廣泛應用，可以有效縮短生產周期，降低試錯法的生產成本，提高加工準確性。采用型材拉彎成形的數值模擬與北京拉彎廠工藝參數優化對型材拉彎工藝過程進行分析，可以優化加載方式、加載速度等工藝參數，減小和預防截面畸變等缺陷，為實際生產中制定成形工藝規范提供可靠的依據。

針對航天工業中應用的大尺寸開口型材零件成形中出現的問題，設計了適用的模具，輔以內加填充物的成形方法，采用軟件對其拉彎過程進行數值模擬和工藝參數優化，有效地減小了截面畸變，并根據數值模擬結果，提出了合理的加載成形方式，對生產實踐進行指導。

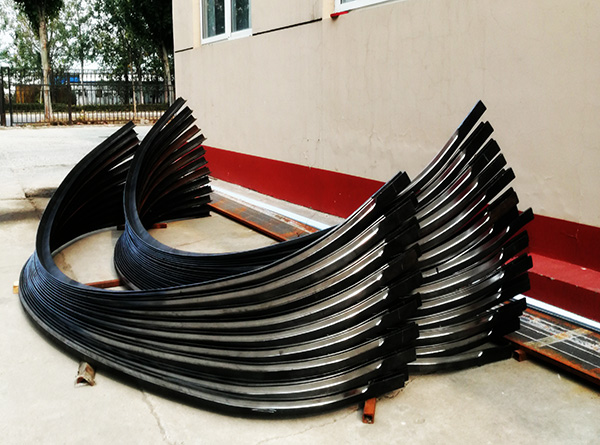

型材拉彎是指型材在彎曲的同時施加切向拉力，以克服內側的起皺及發送截面內的應力分布以減少回彈，提高成形精度。拉彎成形可以分為由力控制的拉彎成形和由位移控制的拉彎成形。從使用的設備上看，由力控制的拉彎成形通?？梢苑譃橹边M臺面拉彎成形、轉臂式拉彎成形及轉臺式拉彎成形三種方式。

實際生產中經常采用拉－彎和拉－彎－拉的加載方式。拉－彎－拉加載模式的優點是回彈量較小，能夠消除材料的初始變形，殘余應力較小，對收邊拉彎能有效地防止腹板失穩起皺；缺點是補拉過程受摩擦力的影響，材料受力不均勻造成變形不均勻，并且增大了截面畸變。

拉－彎方法同樣能夠消除材料的初始變形，有效地防止失穩起皺，同時操作更為簡單，不受摩擦力的影響；缺點是回彈量較大。

目前對拉彎的研究主要采用解析計算法、試驗分析法和數值模擬3種方法，由于型材拉彎成形的復雜性，理論解析時需要作許多假設，不涉及截面形狀的變化，因而理論解析方法有一定的局限性，不足以指導實際生產。而單純的實驗研究費用貴且周期長。采用數值模擬對工藝過程進行仿真研究，可縮短生產周期，降低試驗試錯的生產成本，提高加工準確性。
